Z370只是主板芯片組的型號，并不是具體的主板型號不同的主板，就算是采用同樣的芯片組，在接口和主板布局上仍然會有很大的不同，所以只提供一個芯片組信息，是沒辦法給你圖文教程的最好的圖文教程，其實應該是主板說明書建議你仔細看看自己主板的說明書，所有接口位置，用處，接法都有詳細的圖示。

你所用的這塊主板上面有一鍵清空CMOS按鈕，在主板IO接口位置，按下按鍵，等待數分鐘之后重新開機，就可以完成清空CMOS操作，讓主板BIOS恢復到默認設置。

檢查CPU與主板的接觸是否良好 因搬動或其他因素，使CPU與Slot 1插口或Socket 7插座接觸不良用手按一下CPU或取下CPU重新安裝由于CPU是主機的發熱大件，Socket 7型有可能造成主板彎曲變形，可在CPU插座主板底層墊平主板檢查主板的總線頻率系統頻率DIMM跳線是否正確 對照主板說明書，逐一檢查各個。

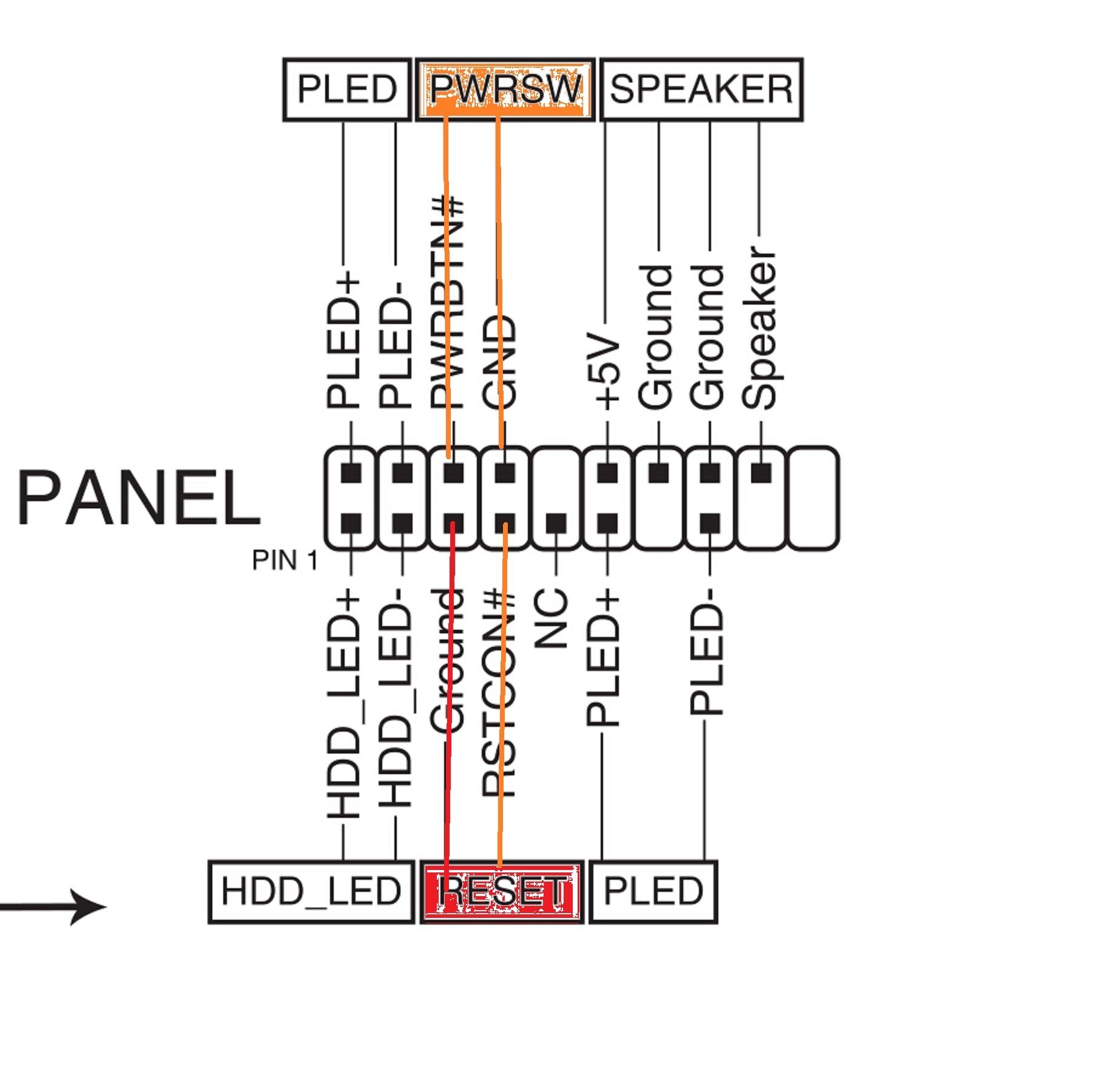

一電源線連接 電源需連接主板上電源插槽，電源插槽具體位置可查閱使用手冊進行確認 24PIN連接24PIN供電端口 4PIN連接4PIN供電端口 8PIN連接8PIN供電端口 二開機鍵連接 各接口連接方法可查閱使用手冊，手冊可在“華碩官網服務與支持”界面下載到 可參考以下方法，將實物與手冊上的圖對應以POWER SW為例。

品牌機機箱大多是一體的fpanel插針，也就是說電源，燈等插頭做成了一個，如果要換主板，如換成兼容機主板，需要用針把大插頭的線都挑出來，再分別按定義插到新主板，確實比較麻煩，以前給聯想和dell的機子升級，換主板都遇到過同樣的情況。

1首先主板上最大的一個24口的插座，這是ATX電源插座，電源的24PIN供電插頭就插在這上面，插的時候兩者的塑料卡扣要對齊，不要插反，否則插不上2這個4口插座是給CPU供電的，電源的4PIN插頭對準了插到上面也有防插錯卡扣3這個4針的插座是CPU風扇插針，一般標有“CPU FAN”或“CFAN”字。

建議確認下準確的主板型號，并在華碩官網中查詢此板型，之后在“服務與支持”的版塊中，查找使用手冊，在手冊中，會對主板的所有接口做詳細的說明介紹。
